前言
/ Preface
掩膜版，是微電子制造過程中的圖形轉移母版，是平板顯示、半導體、觸控、電路板等行業生產制造過程中重要的關鍵材料。掩膜版的作用是將設計者的電路圖形通過曝光的方式轉移到下游行業的基板或晶圓上，從而實現批量化生產。

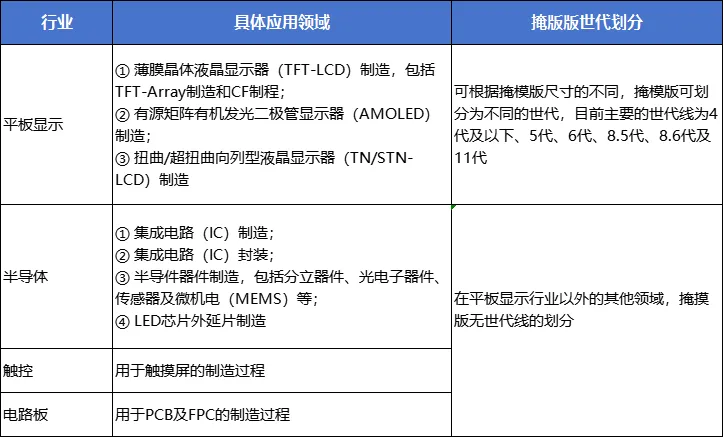

表：掩膜版下游行業及應用表
面板的世代數是按照產線所應用的玻璃基板的尺寸劃分，總體來說，面板代數越高，面板的玻璃基板尺寸越大，切割的屏幕數目越多，利用率和效益就越高。號稱“OLED行業光刻機”的FMM精密金屬掩膜版（Fine Metal Mask，后簡稱FMM）長年受制于海外單一供應商的狀態，近些年FMM國產化陸續出現新進展。

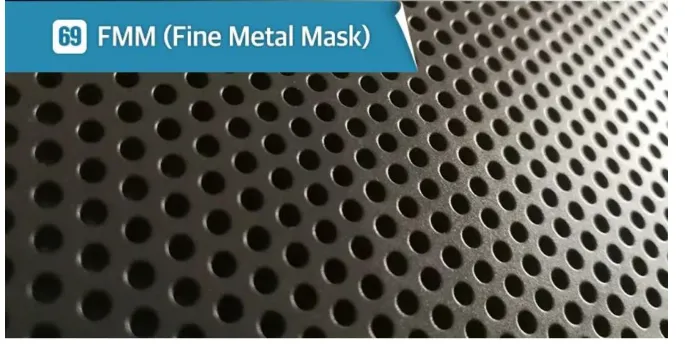

FMM是Fine Metal Mask的簡稱，中文名稱為精細金屬掩膜版，它是一層薄薄的金屬，上面布滿了密密麻麻的孔洞。在AMOLED面板制造流程中，為實現RGB子像素單獨發光，蒸鍍過程需要用到FMM。在蒸鍍的時候，將FMM貼緊LTPS背板，將FMM上的孔洞對準需要蒸鍍有機層的像素區，就可以在指定的像素區上沉積有機薄膜。

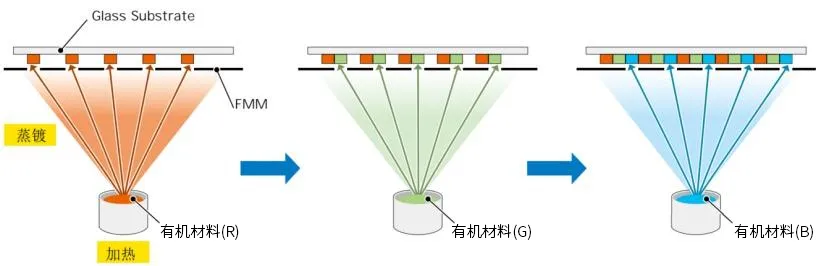

圖：FMM工作原理：RGB通過FMM分別蒸鍍
檢測掩膜版的CD均勻性、套合精度、缺陷大小、潔凈度等。
通過低倍物鏡（5X-20X）實現快速全域掃描與可疑目標粗定位，利用高倍物鏡（50X-100X）完成亞微米級精密檢測。
相機：大靶面工業相機
傳感器：慕藤光660nm線激光對焦傳感MALF-7V
鏡管：大視場鏡管MT-M44-S
直線物鏡切換器：MLC-5H（2XXXX(X）

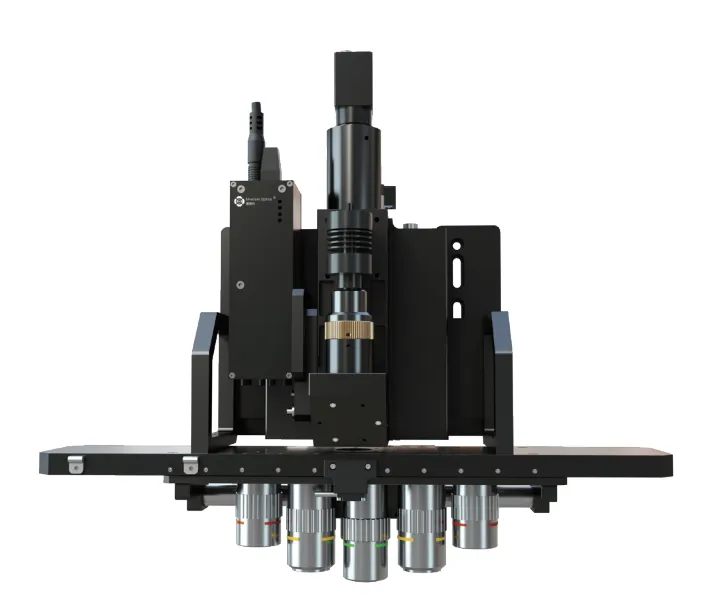

圖：慕藤光大視場多倍率自動對焦光學系統

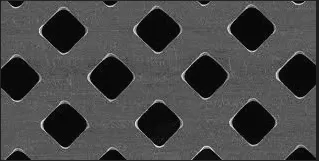

圖：FMM檢測效果圖
在新型顯示產業國產化攻堅的決勝時刻，慕藤光智能成像光學系統已不僅是FMM檢測的"火眼金睛"，更成為打破海外技術壟斷的利器。當高效與精準成為產業突圍的關鍵，這場技術攻堅既見證著國產替代的必然進階，更昭示著中國顯示產業在全球格局中的崛起之勢。慕藤光以自主創新的光學智造力，持續賦能產業鏈核心環節，助力中國屏顯點亮世界，重塑產業新格局。
